MD200 Sereis 질소농축기
MD200 Series
MD200 Series
Nitrogen Evaporator
MD200 Series Sample Concentration
다양한 Block과 유연한 Needle 구성으로 활용 범위를 넓힌 Sample Concentration System
MD200 Series는 질소 가스를 이용해 시료의 용매를 빠르게 증발 · 농축하는 Sample Contrator입니다.
이 제품의 가장 큰 장점은 하나의 장비에서 특정 Tube 규격에 제한되지 않고, 다양한 종류의 Block을 활용하여 사용이 가능하다는 점입니다. 시료 튜브 및 Vial의 크기와 실험의 목적에 맞는 Block을 장착하고 각 위치에 필요한 Needle을 자유롭게 삽입하거나 제거할 수 있어 소량 시료 부터 다수의 시료까지 유연하게 구성할 수 있습니다.
따라서 반복적으로 동일한 규격의 시료만 처리하는 장비라기보다, 다양한 Sample Concentration 조건에 대응할 수 있는 범용성 높은 농축 시스템으로 활용할 수 있습니다.

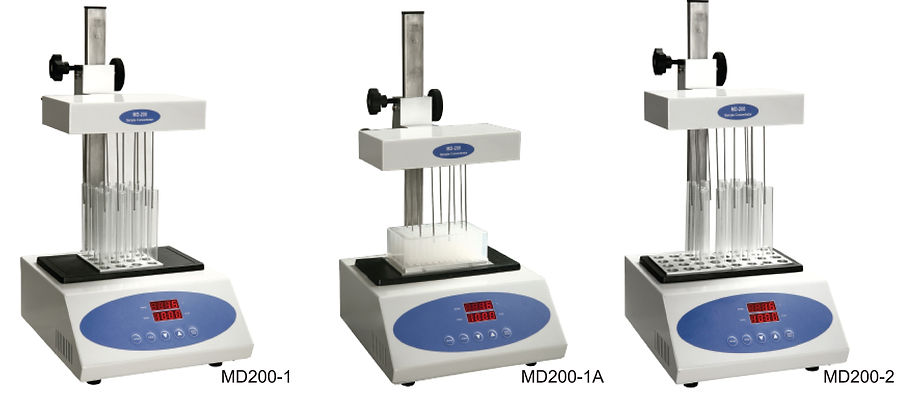

MD200-1 / MD200-2
다양한 Sample Tube를 하나의 장비에서
MD200-1과 MD200-2는 총 18종의 다양한 Block을 선택하여 사용할 수 있는 모델입니다.
실험에 사용하는 Tube의 규격이 변경되더라도 필요한 Block만 교체하면 되며, 사용하지 않는 위치에는 Needle을 장착하지 않아도 됩니다. 따라서 여러 종류의 Tube와 다양한 Sample Volume을 사용하는 실험실에서 특히 활용도가 높으며, 하나의 장비를 여러 Sample Concentration 조건에 폭넓게 적용하고자 할 때 적합합니다.
MD200-1
1 Block Nitrogen Evaporator
MD200-2
2 Block Nitrogen Evaporator
다양한 Block으로 더 넓어진 Sample Concentration
실험실에서는 시료에 따라 사용하는 Tube의 크기와 형태가 달라질 수 있습니다. MD200 Series는 이러한 환경에 대응할 수 있도록 여러 종류의 Block을 선택하여 사용할 수 있도록 설계되었습니다.
특히 MD200-1 / MD200-2는 최대 18종의 다양한 Block을 교체 적용할 수 있어, 시료 용기의 규격이 달라지더라도 장비 전체를 변경하지 않고 Block 교체만으로 다양한 실험에 대응할 수 있습니다. 하나의 장비로 여러 종류의 Sample Tube를 사용할 수 있기 때문에 다양한 전처리 조건을 운영하는 연구실에서 높은 활용도를 제공합니다.
MD200-1
하나의 Block으로 다양한 Sample에 대응
BK01 ~ BK18 중 필요한 Block 1개를 선택하여 장착할 수 있습니다. Sample Tube의 크기나 용량이 변경되더라도 장비를 교체할 필요 없이 Block만 변경하여 다양한 농축 조건에 대응할 수 있습니다.
MD200-2
두 개의 Block으로 자유롭게 조합
MD200-2는 단순히 Block이 2개인 Sample Concentrator가 아니라, 서로 다른 두 종류의 Block을 자유롭게 조합하여 다양한 Sample을 동시에 농축할 수 있는 시스템입니다.
많은 Sample과 다양한 Sample을 동시에
Sample 수가 많은 경우에도 효율적이며, 서로 다른 시료 조건도 한 번에 처리 가능한 유연한 사용이 가능한 제품입니다.
필요한 위치에만 Needle을 선택적으로 사용
MD200 Series는 모든 위치에 Needle을 고정하여 사용하는 방식이 아니라, 실제 Sample이 놓여 있는 위치에만 Needle을 선택적으로 장착할 수 있는 질소 분배 시스템을 적용하고 있습니다.
사용하는 Block과 Tube의 위치에 맞춰 Needle을 자유롭게 탈부착할 수 있기 때문에, 다양한 형태의 Block에서도 필요한 위치에 맞춰 유연하게 사용할 수 있습니다. 또한 Block의 모든 위치를 사용하지 않는 경우에도 전체 Needle을 장착할 필요가 없습니다. 예를 들어 일부 Tube만 농축할 경우에는 Sample이 있는 위치에만 Needle을 장착하여 선택적으로 질소를 공급할 수 있습니다.
이를 통해 불필요한 질소 공급을 줄이면서 실제 사용하는 Sample 수와 위치에 맞춰 보다 효율적으로 Sample Concentration을 진행할 수 있습니다.
필요한 위치에만 Needle 장착 → 선택적인 질소 공급 → 보다 유연하고 효율적인 Sample Concentraion
MD200-1A
Plate 전용으로 설계된 Sample Concentrator
MD300-1A는 일반 Tube용 Block 을 사용하는 MD200-1 / MD200-2 제품과는 달리, PCR Plate 및 Microplate 형태의 시료를 농축할 수 있도록 설계된 Plate 전용 Sample Concentrator입니다.
사용 목적에 따라 PCR Plate Type과 Microplate Type, 두 가지 전용 Bloock을 선택하여 사용할 수 있으며, 질소를 공급하는 Needle 위치 역시 96 Well 배열에 맞춰 구성되어 있습니다.
96 Well에 맞춘 전용 Needle 배열
MD200-1A는 일반적인 MD200 Series처럼 Tube 위치에 따라 Needle을 자유롭게 구성하는 방식보다는, 96 Well Plate의 Well 위치에 맞춰 Needle 위치가 정해진 전용 구조를 적용하고 있습니다.
따라서 Plate를 Block에 장착한 후 각 Well에 일정하게 질소를 공급할 수 있어, 다수의 Sample을 Plate 형태 그대로 처리해야 하는 실험에서 편리하게 사용할 수 있습니다.
두 가지 Plate Type 대응
PCR Plate Type (BK19) : PCR Plate 형태의 시료를 농축하거나 전처리해야 하는 실험에 사용할 수 있습니다.
Microplate Type (BK20) : Microplate 형태로 준비된 다수의 Sample을 동시에 농축하는 데 사용할 수 있습니다.
Block 정보
MD200 Series는 Sample의 Tube 크기와 용량에 따라 선택할 수 있도록 다양한 Block 선택이 가능합니다.
BK01 ~ BK18은 서로 다른 직경의 Tube와 0.5mL, 1.5mL, 2.0mL Microtube에 대응하며, Sample 수량에 따라 동일한 직경에서도 서로 다른 Hole 수의 Block을 선택할 수 있습니다. 또한 BK19, BK20은 96 well 기반의 PCR Plate 및 Microplate Type Sample에 대응할 수 있도록 구성되어 있어, 일반 Tube 부터 Plate 형태의 Sample까지 폭넓게 활용할 수 있습니다.
Block
BK01
BK02
BK03
BK04
BK05
BK06
BK07
BK08
BK09
BK10
적용 규격
Φ6mm Tube
Φ7mm Tube
Φ10mm Tube
Φ12mm Tube
Φ13mm Tube
Φ15mm Tube
Φ15mm Tube
Φ16mm Tube
Φ16mm Tube
Φ19mm Tube
수량
49
49
25
25
25
12
16
12
16
12
Block Size (mm)
96 x 96 x 49
96 x 96 x 49
96 x 96 x 49
96 x 96 x 49
96 x 96 x 49
96 x 96 x 49
96 x 96 x 49
96 x 96 x 49
96 x 96 x 49
96 x 96 x 49
Block
BK11
BK12
BK13
BK14
BK15
BK16
BK17
BK18
BK19
BK20
적용 규격
Φ19mm Tube
Φ20mm Tube
Φ26mm Tube
Φ28mm Tube
Φ40mm Tube
0.5mL Tube
1.5mL Tube
2.0mL Tube
0.2mL Tube / PCR Plate
0.2mL Microplate
수량
16
9
9
4
4
49
25
25
96
96
Block Size (mm)
96 x 96 x 49
96 x 96 x 49
96 x 96 x 49
96 x 96 x 49
96 x 96 x 49
96 x 96 x 49
96 x 96 x 49
96 x 96 x 49
78 x 114 x 26
81 x 123 x 19
Specifications for MD200 Series
사양
온도 조절 범위
타이머
디스플레이
온도 제어 정확도 @ 40 ~ 100℃
온도 제어 정확도 @ 100 ~ 150℃
표시 분해능
가열 시간 (40 → 150℃)
표준 Block 수
질소 소비량
크기 (W x D x H) mm
Needle 길이
MD200-1
RT+5℃ ~ 150℃
1min ~ 99h 59min
LED
±0.5℃
±1℃
0.1℃
≤30min
1
0-10L/min
280 x 240 x 110
150 mm
MD200-2
RT+5℃ ~ 150℃
1min ~ 99h 59min
LED
±0.5℃
±1℃
0.1℃
≤30min
2
0-10L/min
280 x 240 x 110
150 mm
MD200-1A
RT+5℃ ~ 150℃
1min ~ 99h 59min
LED
±0.5℃
±1℃
0.1℃
≤30min
1
0-10L/min
280 x 240 x 110
80 mm
